Ổ lăn hay ổ bi hay vòng bi là phần tử máy dùng để đỡ trục quay với độ chính xác cao và trong trạng thái ma sát thấp. Trong bài viết này Blog sẽ cung cấp cho các bạn một chút kiến thức về lắp ghép ổ lăn.

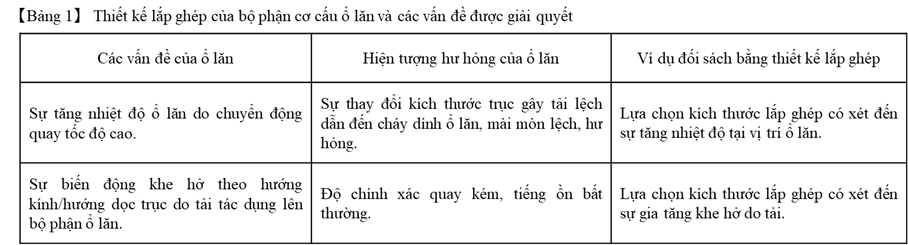

Để duy trì ổn định các đặc tính này trong thời gian dài, việc thiết kế kiểu lắp ghép nhằm tránh các ảnh hưởng xấu do chuyển động quay gây ra đối với bộ phận cơ cấu của ổ lăn【Bảng 1】là rất quan trọng.

Ví dụ thiết kế cơ cấu ổ lăn quay

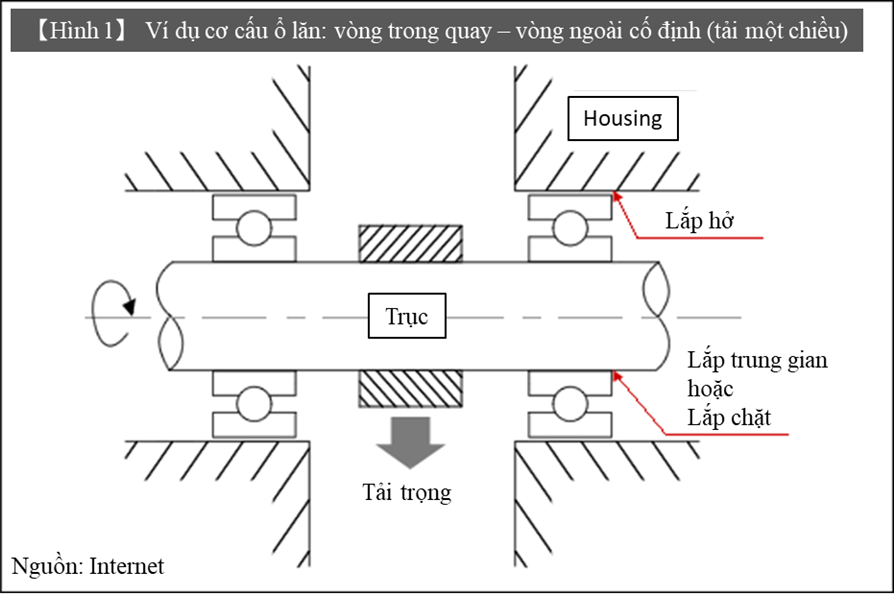

Lấy ví dụ điển hình của cơ cấu ổ lăn, sử dụng ổ lăn với vòng trong quay – vòng ngoài cố định như trong【Hình 1】

• Lựa chọn kiểu lắp ghép đối với trục

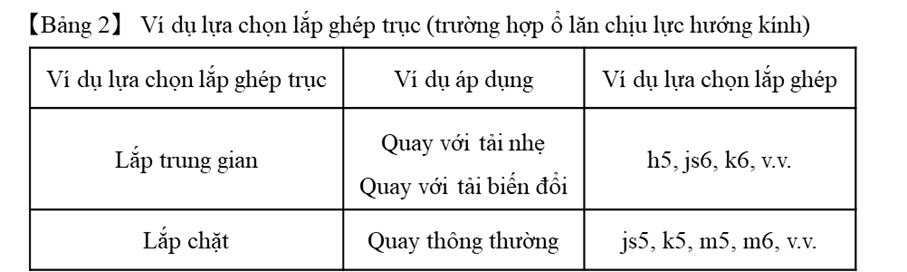

Để trục và vòng trong của ổ lăn có thể quay như một khối thống nhất, lựa chọn lắp trung gian hoặc lắp chặt.

• Lựa chọn lắp ghép đối với lỗ của housing

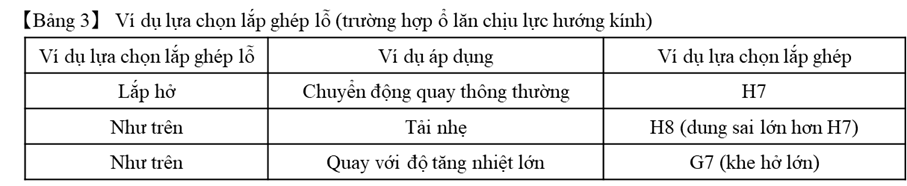

Để tránh biến dạng của vòng ngoài và vòng trong do việc lắp ổ lăn, đồng thời xét đến tính dễ lắp ráp, lựa chọn lắp hở. Thông thường sử dụng lắp hở (H7), tuy nhiên trong trường hợp tải nhẹ và tải nhỏ, có thể chọn dung sai lớn hơn (H8), hoặc khi độ tăng nhiệt lớn, có thể chọn (G7) có khe hở lớn hơn.

Tóm lại

Khi lựa chọn kiểu lắp ghép ổ lăn cần đảm bảo: vòng quay (thường là vòng trong) được lắp chặt hoặc trung gian với trục để truyền chuyển động ổn định, trong khi vòng cố định (vòng ngoài) xem xét chọn lắp hở để dễ lắp ráp, tránh biến dạng và đảm bảo tuổi thọ làm việc của ổ lăn.

Tác giả: Nguyễn Văn Hoà

             Chu Văn Minh
