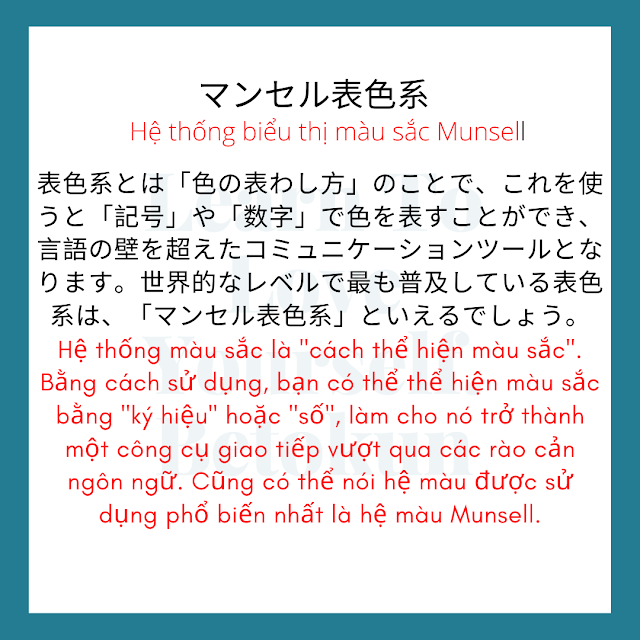

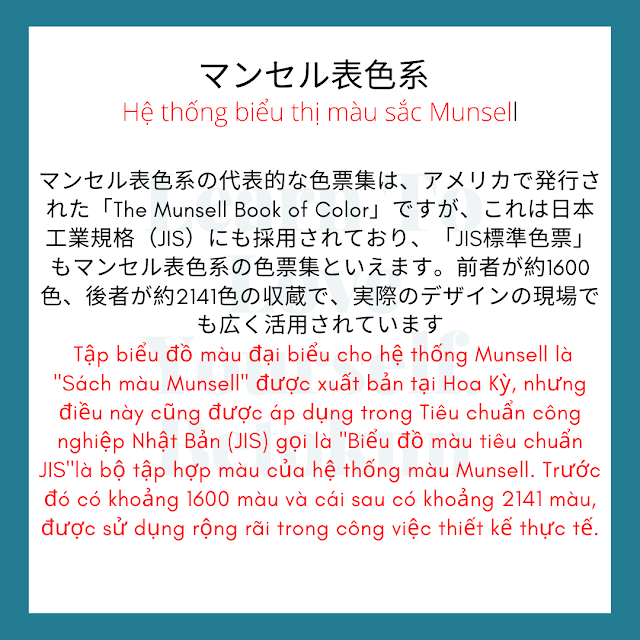

Cụm từ マンセル hoặc Munsell Atlas. Nếu là dân thiết kế chắc cũng gặp qua cụm từ này rất nhiều. Đây là cụm từ dùng để khái niệm một hệ thống các màu sắc.

Xin chào các bạn, bài viết hôm nay xin được chia sẻ một chút thông tin về kí hiệu màu sơn trong bản vẽ tiêu chuẩn Nhật bản. Sơn phủ là một phương pháp xử lý bề mặt phổ biến, khi ta thiết kế một chi tiết yêu cầu phải sơn màu cho chi tiết đó, thì ta có thể sử dụng hệ thống các kí hiệu của bảng màu này để chỉ thị trong bản vẽ.

Khi kí hiệu màu trong bản vẽ của Nhật thì kí hiệu như thế nào? Có thể dùng hai cách để kí hiệu trong bản vẽ.

 Ví dụ khi kí hiệu màu vàng chanh _Lemon yellow_檸檬色(レモン色) ta có thể dùng hai cách bên dưới:

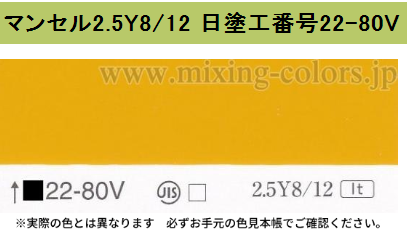

マンセル:2.5Y8/12 Cái này là kí hiệu theo JIS

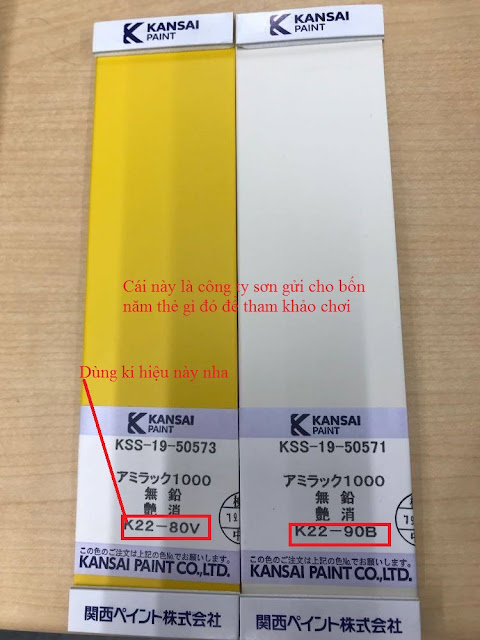

日塗工番号:22-80V Thường thì dùng cái này để kí hiệu trong  bản vẽ.

Link tra màu xem nó được kí hiệu như nào trong JIS:

https://www.mixing-colors.jp/?pid=17839854
https://www.yuzu-tosou.com/iromihon/07-30l/

Bài viết được viết vào 4/7/2020 bởi Bắp, một thành viên đến từ The Guiding Star. Các bạn cũng có thể đọc các bài viết khác của Bắp tại đường link tham khảo mình để bên dưới. Cảm ơn các bạn đã đón đọc bài viết, mọi ý kiến đóng góp xin để lại ở phần bình luận bên dưới bài viết, hẹn gặp lại các bạn ở những bài viết tiếp theo.

Tham khảo tại: Kí hiệu màu sơn trong bản vẽ tiêu chuẩn Nhật|JIS規格で塗装色の記号 | Kỹ Sư Cùi Bắp
