Công Cụ Tính Toán Thời Gian Cần Thiết- Quãng Đường Di Chuyển-Tốc Độ Vận Hành Chuyển Động Tịnh Tiến, Chuyển Động Quay Hệ Thống Máy

2024-08-14
BẢN VẼ-PHẦM MỀM- CÔNG CỤ

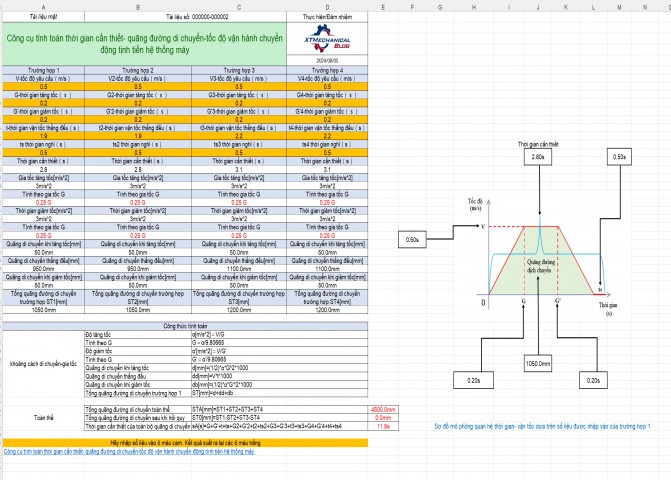

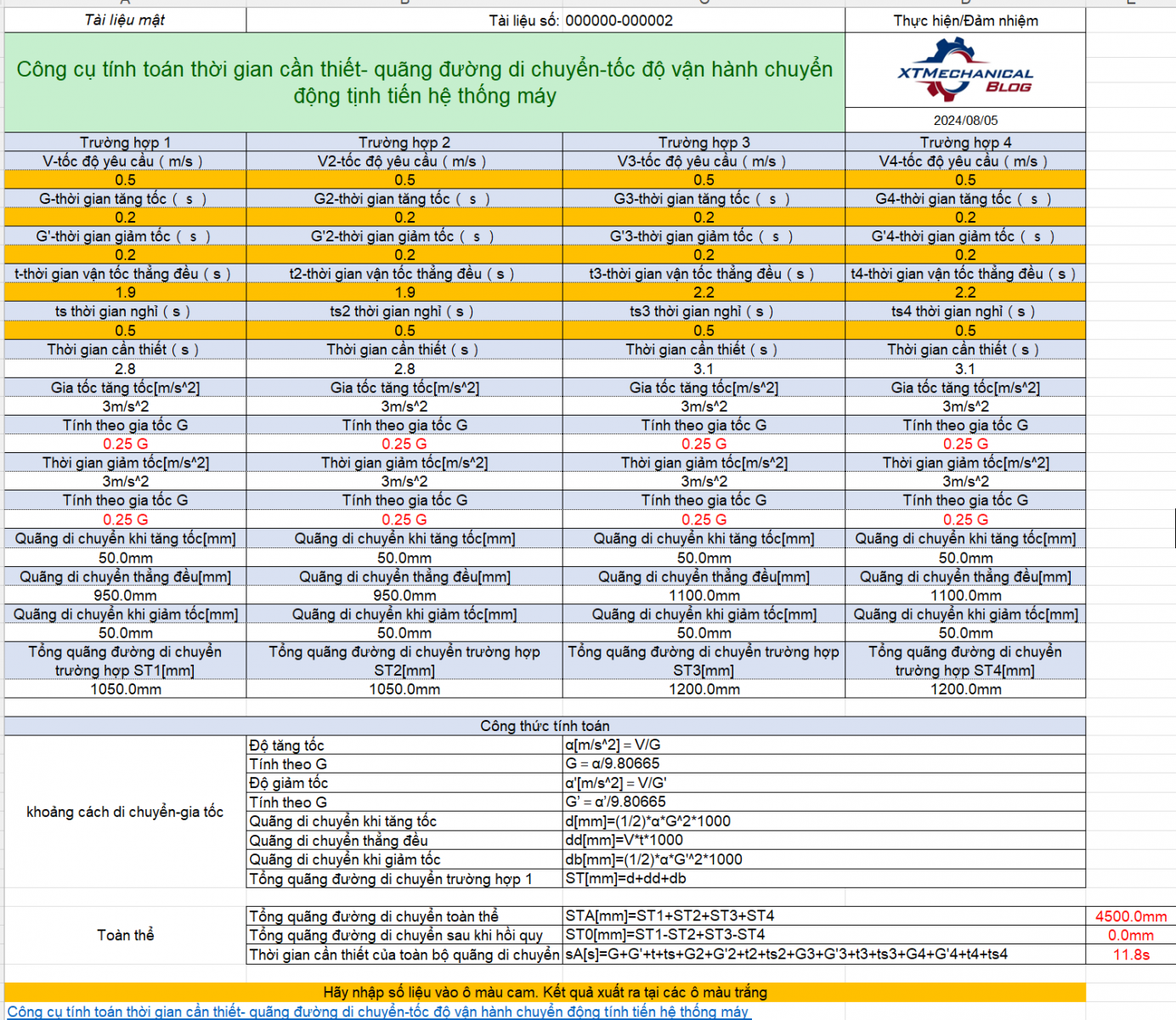

Trong bài đăng lần này XTMechanical Blog gửi đến các bạn công cụ hỗ trợ tính toán thời gian cần thiết- quãng đường di chuyển-tốc độ vận hành cho cả chuyển động tịnh tiến(sheet1), và chuyển động quay(sheet2) của hệ thống máy. Với hai sheet tính toán mãnh mẽ, công cụ này có thể được sử dụng để tính toán và kiểm tra thời gian chu trình trong hệ thống máy tự động.

Tính toán truyền động là cần thiết khi thiết kế máy, nhưng khi lựa chọn động cơ, để có thể dễ dàng và nhanh chóng đưa ra quyết định chúng ta cần có thông tin cơ bản về mô hình vận hành. Với công cụ này, bạn có thể phân tích thời gian và quãng đường di chuyển “đi và về” của cơ cấu, từ đó xác định mô hình chuyển động.

Cần bao nhiêu giây để tăng tốc tới tốc độ mục tiêu, gia tốc tăng tốc hay gia tốc tăng tốc tính theo G (gia tốc trọng trường) lúc đó và quãng đường đi được sẽ đều được thể hiện trên công cụ.

Cần bao nhiêu giây để giảm tốc từ tốc độ đó, gia tốc giảm tốc lúc đó và quãng đường cho đến khi dừng lại...

Công cụ đặc biệt hữu ích trong việc hỗ trợ tính toán và vẽ biểu đồ thời gian timechart trong thiết kế máy.

Những đại lượng đầu vào yêu cầu cần nhập vào công cụ gồm:

Tốc độ yêu cầu V (m/s)
Thời gian tăng tốc G (giây)
Thời gian giảm tốc G' (s)
t thời gian vận tốc thằng đều (s)
ts thời gian nghỉ khi chuyển đổi giai đoạn

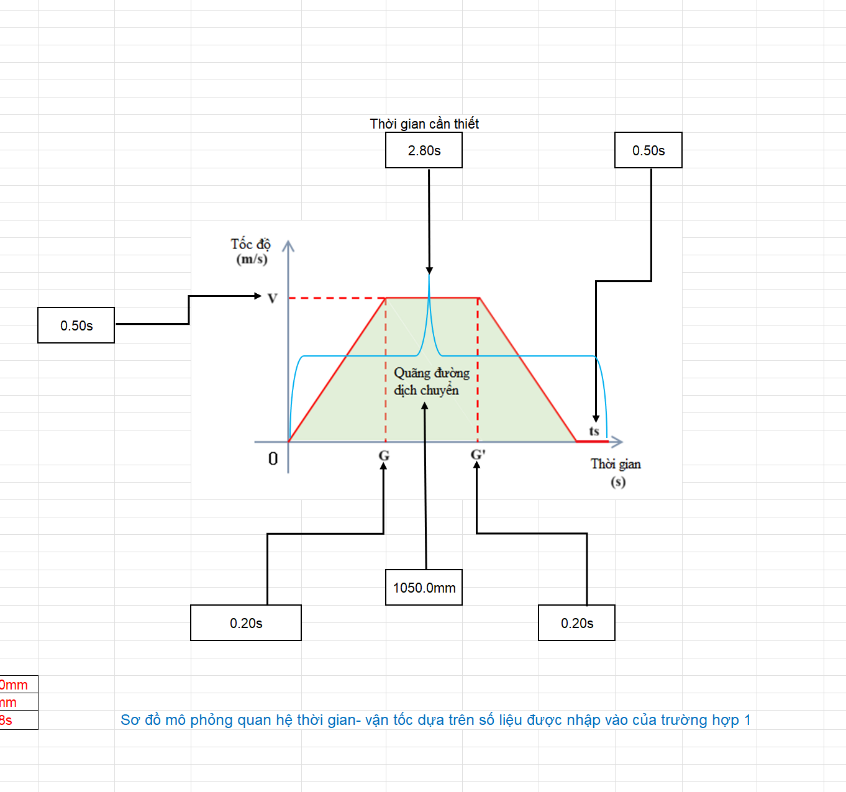

Mô hình quan hệ giữa thời gian và vận tốc chuyển động cũng được thể hiện trực quan như sau đây. Rất dễ hình dung và dễ hiểu.

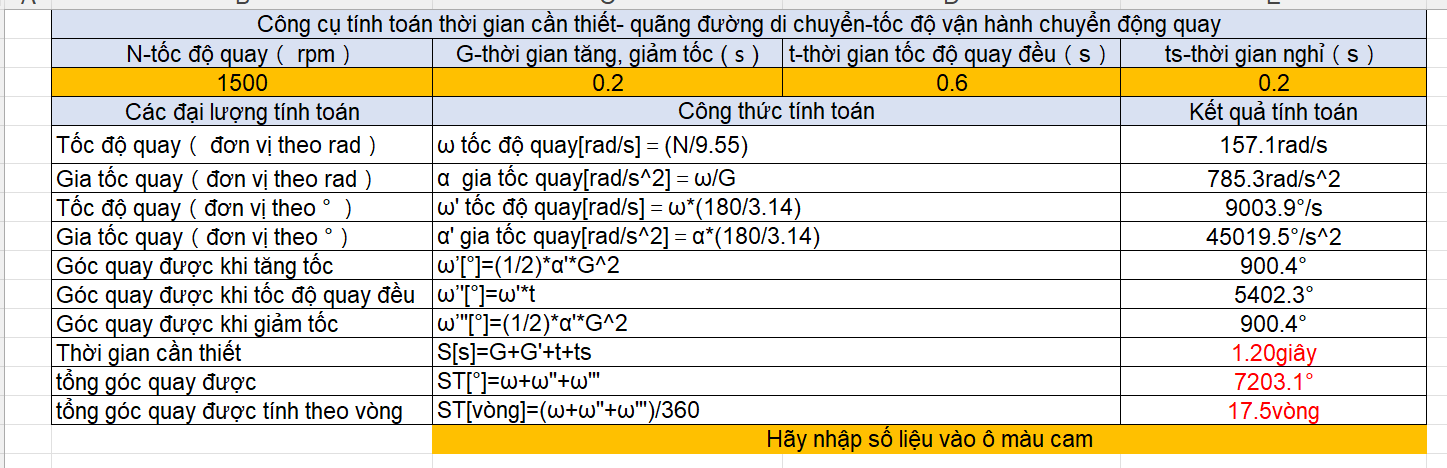

Tiếp theo là giao diện tính toán cho các bài toán chuyển động quay.
