Hàn là một trong những quy trình quan trọng trong gia công cơ khí. Việc biểu diễn chính xác thông tin về hàn trên bản vẽ không phải là điều dễ dàng. Hơn nữa, phương pháp chỉ thị khác nhau tùy theo loại hàn, do đó, đối với người mới bắt đầu, đây là một công việc rất phức tạp.

Bài viết này sẽ giải thích hàn là gì và cung cấp tổng quan về cách chỉ thị kí hiệu hàn trên bản vẽ.

1. Gia công hàn là gì?

Hàn là quá trình nối hai hoặc nhiều bộ phận bằng cách nung chảy vật liệu. Có nhiều loại hàn khác nhau, được phân thành ba loại chính.

- Hàn chảy

Hàn hồ quang

Hàn khí

Hàn nhiệt nhôm

Hàn tia điện tử

Hàn laser

Hàn điện xỉ

- Hàn áp lực

Hàn điểm (hàn điện trở)

- Hàn đắp

Hàn đắp

Hàn thiếc

2. Phương pháp chỉ thị kí hiệu hàn trên bản vẽ

Khi biểu diễn vị trí hàn trên bản vẽ, chúng ta tuân theo tiêu chuẩn nào? ở đây chúng tôi lựa chọn tiêu chuẩn JIS B3021 Nhật Bản và biểu diễn như sau:

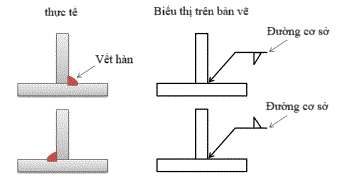

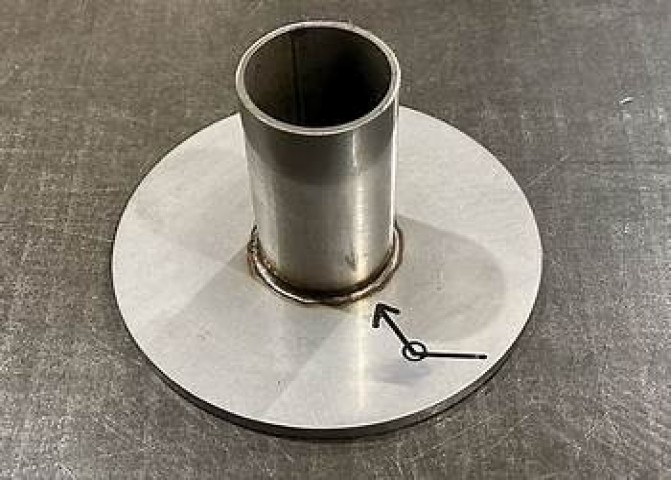

Phần hàn ở phía gần người quan sát được biểu diễn dưới đường cơ sở, còn phần hàn ở phía đối diện được biểu diễn trên đường cơ sở.

Dưới đây là một số ký hiệu cơ bản về hàn và các ví dụ thực tế. Ngoài ra, còn rất nhiều ký hiệu hàn khác, vui lòng tham khảo JIS để biết thêm chi tiết.

Hình dạng hàn	Kí hiệu cơ bản	Ví dụ chỉ thị
Hai mặt bích
Dạng chữ I
Dạng chữ V
Dạng chữ J
Dạng vành loe
Hàn phi lê
Hàn giọt

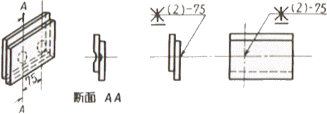

Hàn điểm

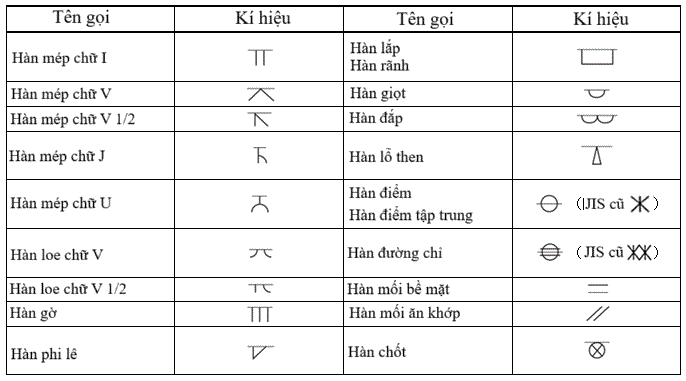

3. Những kí hiệu hàn phổ biến.

Trên đây là bài viết về kí hiệu hàn, mọi ý kiến đóng góp xin để lại ở phần bình luận bên dưới bài viết. Xin cảm ơn và hẹn gặp lại các bạn.



Tác giả: Nguyễn Văn Hòa.
