Như các bạn đã biết, van điện từ 3-5 cổng được sử dụng rất phổ biến trong hệ thống khí nén, với mục đích điều khiển các cơ cấu chấp hành. Vậy các bạn có biết trong số các loại van điện từ trên người ta phân loại chúng bằng các nào? Có một cách mà chúng tôi muốn giới thiệu đến các bạn trong bài viết này. Đó chính là dựa trên số lượng cuộn dây điện từ trong mỗi van.

Mục Lục

1. Sự khác nhau trong hoạt động của van cuộn dây điện từ đơn và kép.

• Van 3-5 cổng cuộn dây điện từ đơn
• Van 3-5 cổng cuộn dây điện từ kép

2. Phân loại cách thức sử dụng của van 3-5 cổng loại đơn và loại kép

• Van 3-5 cổng cuộn dây điện từ đơn
• Van 3-5 cổng cuộn dây điện từ kép

3. Tổng kết



Single và Double trong trường hợp của các van điện từ 3-5 cổng (solenoid valve) thường mang ý nghĩa để chỉ số lượng cuộn dây điện từ (solenoid) được trang bị trong van. Bài viết hôm nay, nội dung chính sẽ giải thích sự khác nhau trong hoạt động của hai loại đơn và loại kép này. Ngoài ra chúng tôi cũng phân loại cách thức sử dụng của hai loại trên trong hệ thống tự động hóa.

1. Sự khác nhau trong hoạt động của van cuộn dây điện từ đơn và kép.

Van điện từ cuộn dây điện từ loại đơn và loại kép không chỉ khác nhau về số lượng cuộn dây điện từ gắn trên van mà hoạt động của van ở các trạng thái thường mở ON và thường đóng OFF cũng khác nhau.

• Van 3-5 cổng cuộn dây điện từ đơn

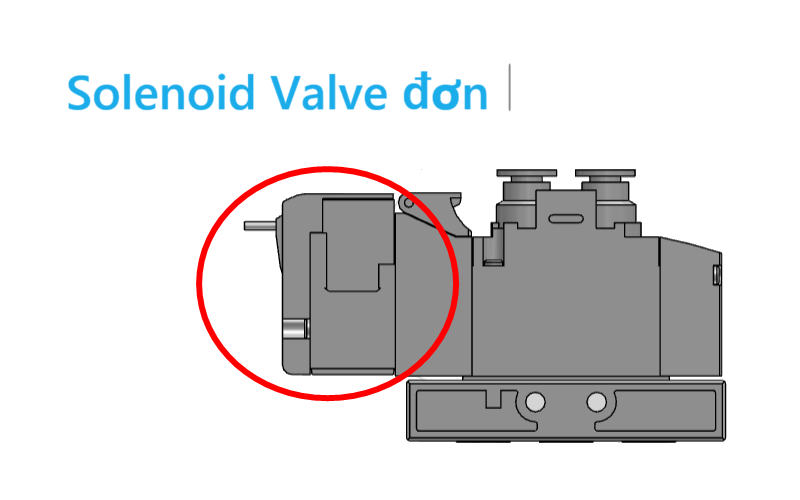

Van cuộn dây điện từ đơn (Single Solenoid Valve) được trang bị một cuộn solenoid (điện từ) duy nhất. Khi đóng điện, dòng khí hoặc dòng chất lỏng lưu thông qua van và giữ nguyên trạng thái này, trạng thái mở ON. nhưng nó sẽ trở lại trạng thái ban đầu trạng thái thường đóng OFF khi ngắt điện. Việc đóng điện giúp cuộn dây điện từ sinh ra lực từ trường để làm cho các nút khóa trong van di chuyển, và khi ngắt điện các nút di chuyển trở lại vị trí ban đầu bằng lực của lò xo ở phía đối diện.

• Van 3-5 cổng cuộn dây điện từ kép

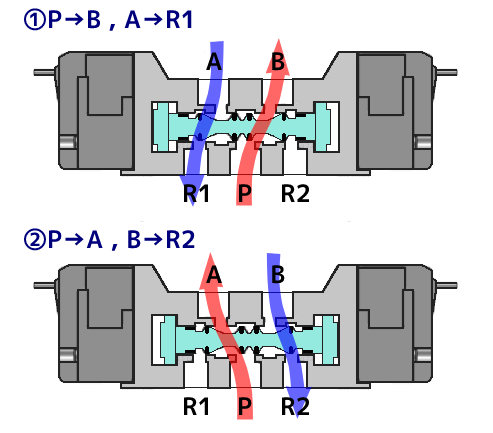

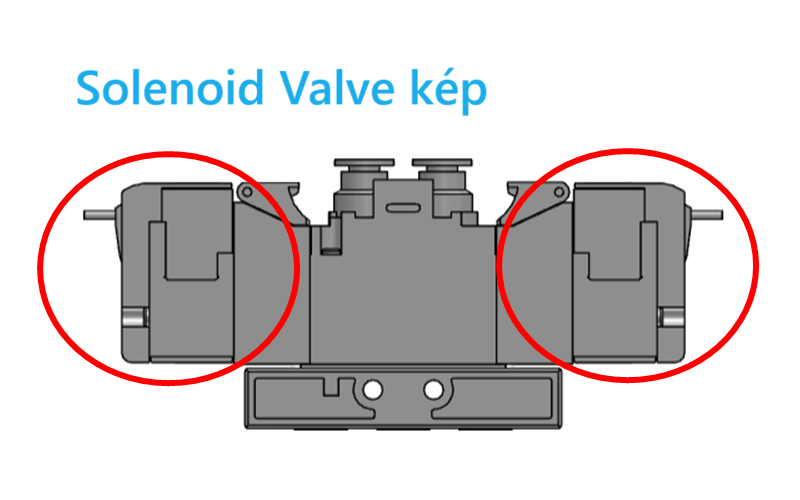

Van cuộn dây điện từ kép (Double Solenoid Valve) là loại có hai cuộn solenoid (điện từ) - một cho việc chuyển đổi trạng thái và một cho việc giữ nguyên trạng thái. Khi một trong hai cuộn solenoid được đóng điện, dòng khí hoặc dòng chất lỏng lưu thông qua van theo chiều quy định ứng với cuộn dây điện từ đó và giữ nguyên trạng thái này ngay cả khi điện được ngắt. Để đặt lại trạng thái ban đầu, bạn phải đóng điện cho cuộn solenoid còn lại. Điện từ tạo ra lực từ trường để di chuyển nút khóa trong van.

Sự khác biệt chính ở đây là Van cuộn dây điện từ đơn (Single Solenoid Valve) trở lại trạng thái ban đầu tự động khi ngừng kích hoạt, trong khi Van cuộn dây điện từ kép(Double Solenoid Valve) duy trì trạng thái hiện tại ngay cả khi ngừng kích hoạt và bạn cần một solenoid khác để thay đổi trạng thái.

2. Phân loại cách thức sử dụng của van 3-5 cổng loại đơn và loại kép

Việc lựa chọn giữa hai loại này thực sự phụ thuộc vào yêu cầu cụ thể về cách thức sử dụng và tình huống. Dưới đây là một số tình huống thường gặp khi bạn có thể quyết định sử dụng loại nào:

Van cuộn dây điện từ đơn (Single Solenoid Valve) thích hợp khi bạn muốn thiết lập hành động tự động trở lại trạng thái ban đầu khi bị mất điện, ví dụ: ngừng dòng khí hay dòng chất lỏng cung cấp cho hệ thống trong trường hợp xảy ra sự cố. Và khi bạn cần một loại van đơn giản và chi phí thấp: Van cuộn dây điện từ đơn thường rẻ hơn và dễ dàng lắp đặt hơn.

Van cuộn dây điện từ kép (Double Solenoid Valve) thích hợp khi bạn muốn kiểm soát liên tục trạng thái luồng chất lỏng hoặc khí trong cả hai hướng hoặc khi bạn muốn duy trì trạng thái hoạt động hiện tại trong thời gian dài mà không cần phải duy trì nguồn điện hay khi mất điện.

Một lí do nữa là khi bạn cần khả năng chuyển đổi giữa các trạng thái khác nhau một cách linh hoạt: Double Solenoid Valve cho phép bạn dễ dàng chuyển đổi giữa các trạng thái bằng cách kích hoạt solenoid thứ hai.

3. Tổng kết

Tóm lại, sự lựa chọn giữa Single Solenoid Valve và Double Solenoid Valve phụ thuộc vào nhu cầu cụ thể của hệ thống và ứng dụng. Trong một số trường hợp, Single Solenoid Valve có thể là một lựa chọn tốt vì tính đơn giản và giá trị kinh tế của nó, trong khi Double Solenoid Valve thường được sử dụng khi bạn cần kiểm soát chính xác và duy trì trạng thái của hệ thống.

Trên đây là bài viết về sự khác nhau giữa van điện từ 3-5 cổng loại đơn và loại kép. Mọi ý kiến đóng góp xin để lại ở phần bình luận bên dưới bài viết. hẹn gặp lại các bạn ở những bài viết tiếp theo.

Tác giả: Nguyễn Văn Hòa.
