File CAD Tổng Hợp Kí Hiệu Thường Sử Dụng Vẽ Sơ Đồ Khí Nén

XT Mechanical Blog xin chào các bạn, có rất nhiều anh em hỏi chúng tôi các câu hỏi liên quan đến sơ đồ khí nén trong hệ thống máy tự động. Một trong số những câu hỏi đó là về các kí hiệu thường sử dụng khi vẽ sơ đồ khí.

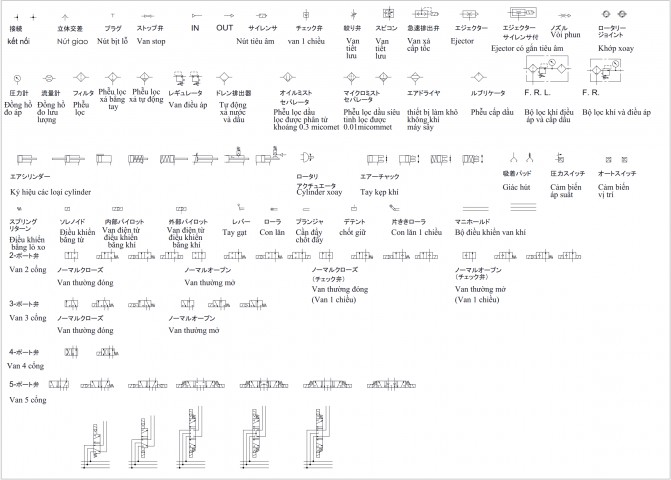

Hình minh họa

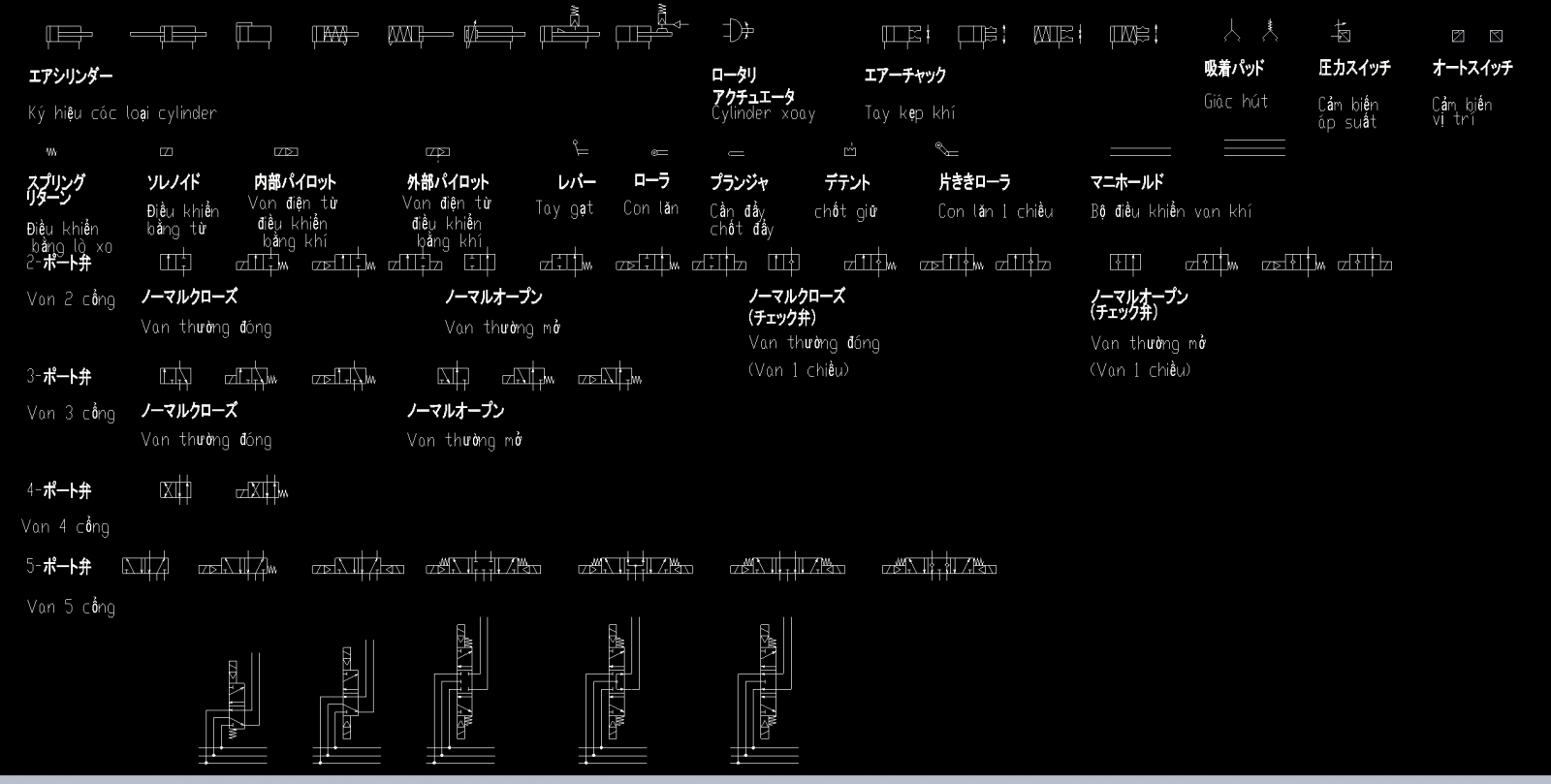

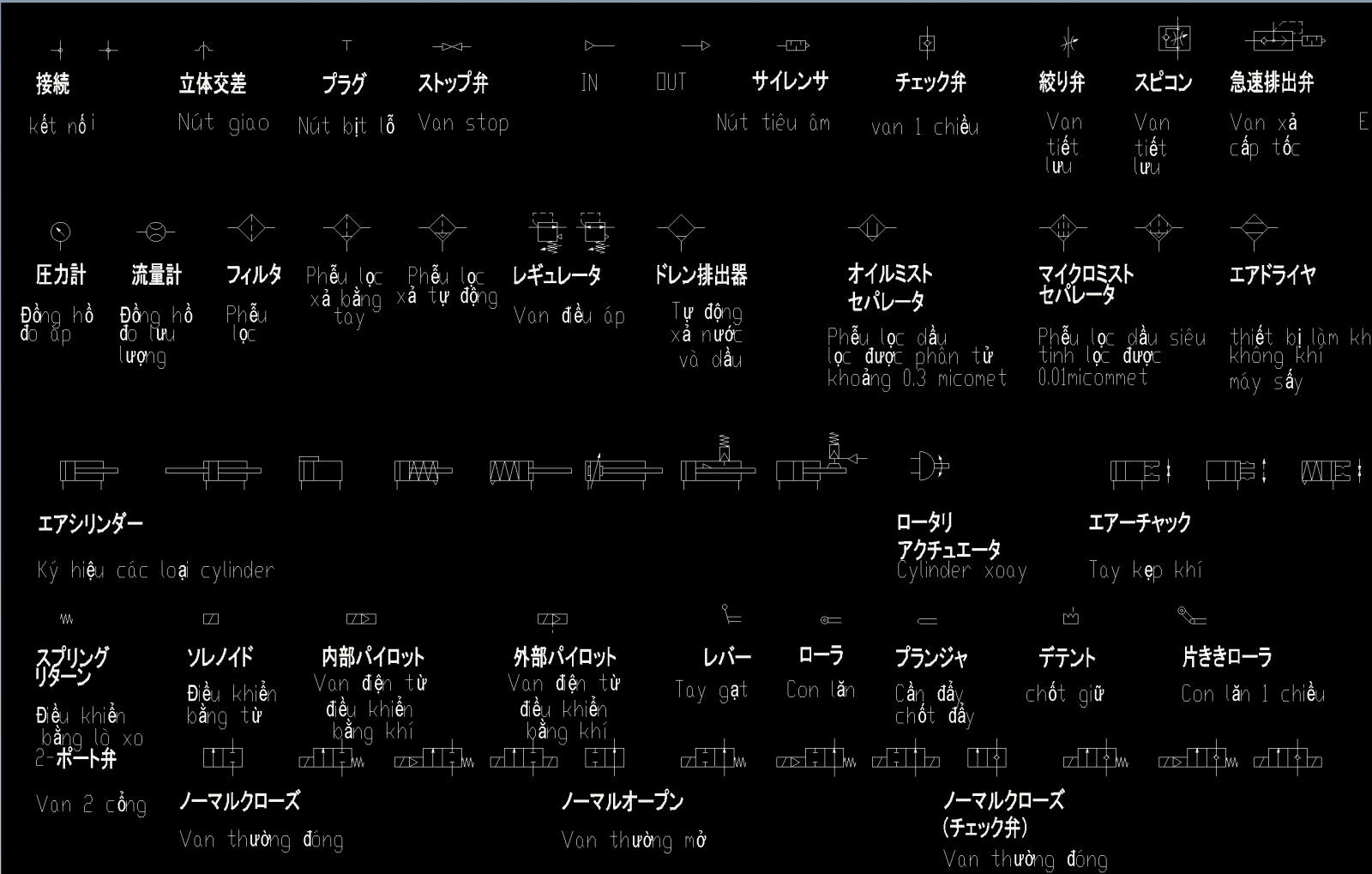

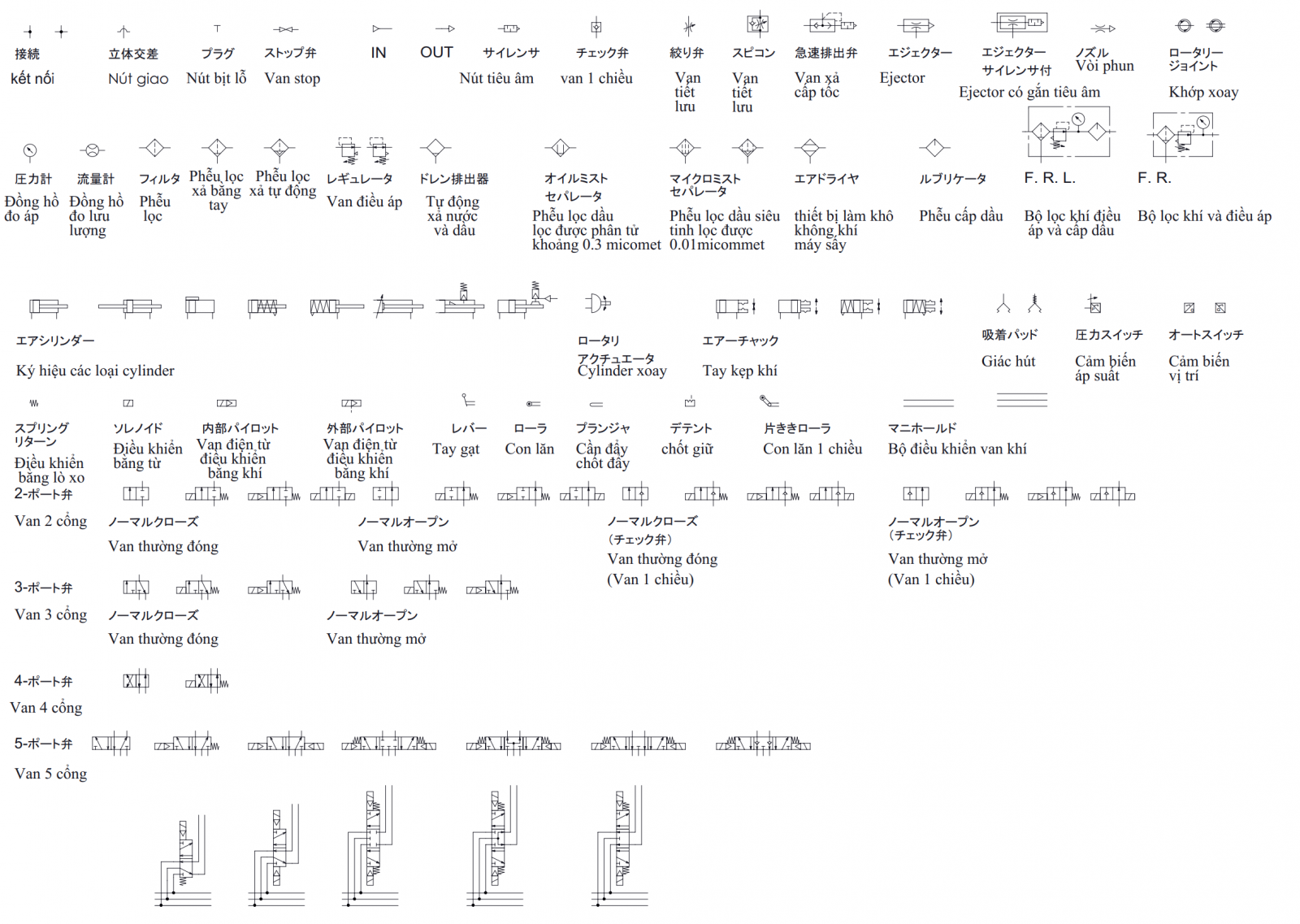

Chúng tôi đã tổng hợp các kí hiệu và tạo một file 2d CAD. Các kí hiệu được vẽ theo tiêu chuẩn JIS Nhật Bản, với việc có sẵn dữ liệu sẽ giúp cho công việc thiết kế của bạn trở nên dễ dàng và thuận tiện hơn. Các bạn nếu có nhu cầu có thể tải về tại đường link mình gắn vào phần comment bên dưới bài viết. Vui lòng đăng nhập để tải file nhé.











Mọi ý kiến đóng góp xin để lại ở phần bình luận bên dưới bài viết. Cảm ơn các bạn đã ghé thăm blog.



Tác giả: Nguyễn Văn Hòa

Thực hiện: Vĩnh Hội

1 Bình luận

[email protected]
2023-08-30
https://drive.google.com/file/d/1-WmDP2AXpw7zt8Hv67Cbaoz3JrixgFA3/view?usp=drive_link
