Một Vài Kiến Thức Về Cơ Cấu CAM

2023-06-11
THIẾT KẾ- CHẾ TẠO MÁY

Tùy thuộc vào hình dạng của thân CAM, nó có thể được chia thành "CAM phẳng" và "CAM không gian".

1．Định nghĩa.

Cơ cấu CAM là cơ cấu có khớp loại cao, thực hiện chuyển động qua lại của khâu bị dẫn nhờ vào đặc tính hình học của thành phần khớp cao trên khâu dẫn. Khâu dẫn của cơ cấu được gọi là CAM, còn khâu bị dẫn được gọi là cần.

Trong cơ cấu CAM, CAM và cần được nối với giá bằng khớp thấp (khớp trượt, khớp quay), và nối với nhau bằng khớp cao. Thông thường CAM nối với giá bằng khớp quay; khi cần nối với giá bằng khớp trượt ta được cơ cấu CAM cần đẩy, cần khi đó sẽ chuyển động tịnh tiến qua lại; khi cần nối với giá bằng khớp quay ta được cơ cấu CAM cần lắc, cần khi đó chuyển động lắc qua lắc lại. Thành phần khớp cao trên CAM nối CAM với cần là 1 đường cong kín gọi là biên dạng CAM. Các thông số cơ bản của CAM gồm có các đường kính lớn nhất và nhỏ nhất của CAM, các góc công nghệ, độ lệch tâm và các góc định kì

2. Phân loại.

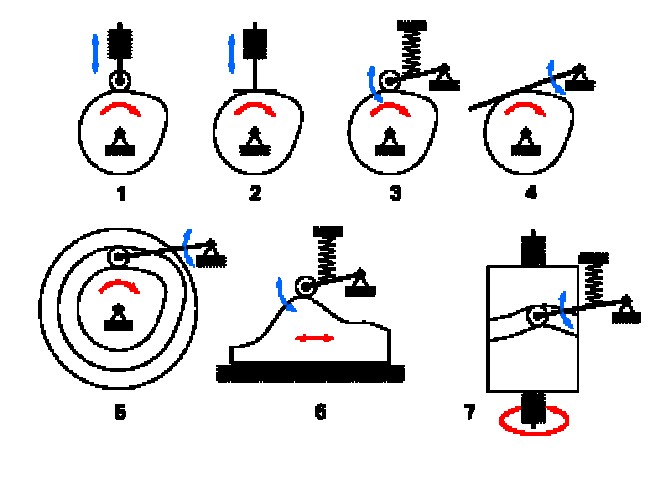

"Cam phẳng" được phân loại thành loại tuyến tính và loại quay (CAM đĩa), còn CAM không gian hay còn gọi là "CAM lập thể 3D" được phân loại thành loại CAM mặt cuối, loại CAM rãnh trụ, loại CAM nón và loại CAM đồng hồ cát. Cam bánh răng lăn là một trong những cam ba chiều hình trống.

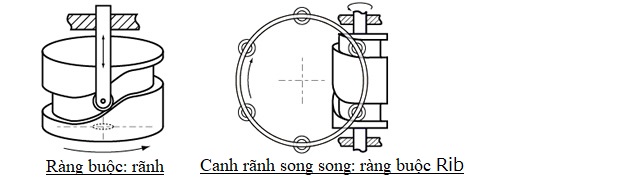

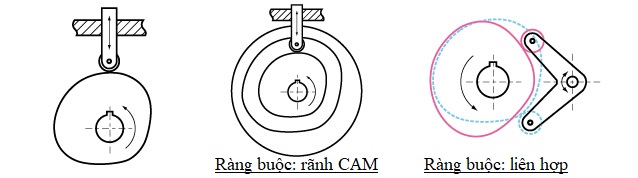

Có hai cách để ràng buộc thân CAM và thanh dẫn: "ràng buộc bởi chính hình dạng của CAM" (dẫn hướng rãnh, dẫn hướng sườn, cơ cấu liên hợp) và "ràng buộc bằng ngoại lực" (lò xo, trọng lực, v.v…).

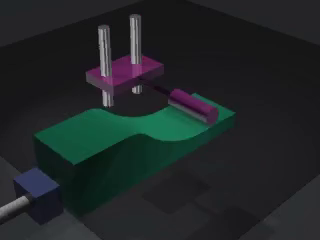

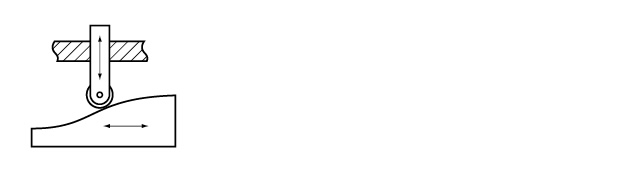

Cơ cấu CAM phẳng	Cơ cấu CAM tuyến tính
Cơ cấu CAM phẳng	Cơ cấu CAM đĩa

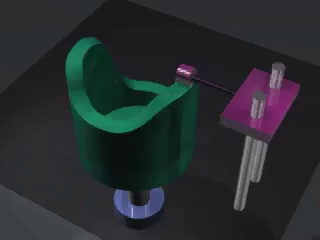

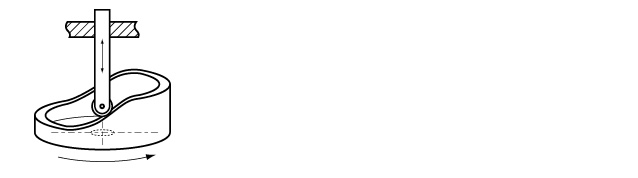

Cơ cấu CAM không gian	Cơ cấu CAM mặt cuối

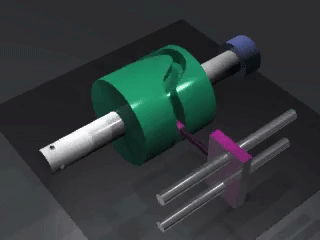

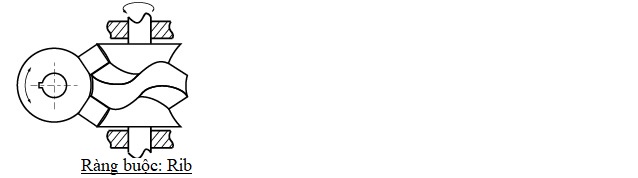

	Cơ cấu CAM rãnh trụ

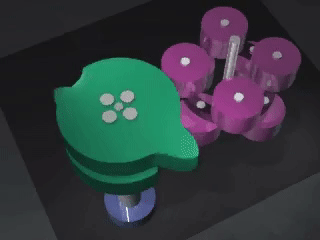

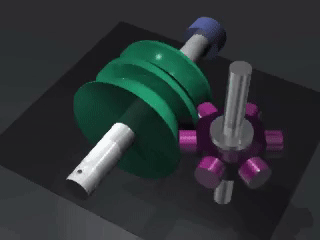

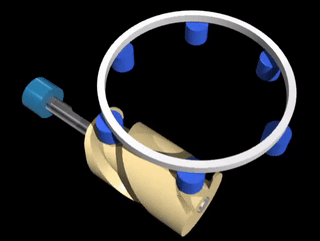

	Cơ cấu CAM bánh răng lăn

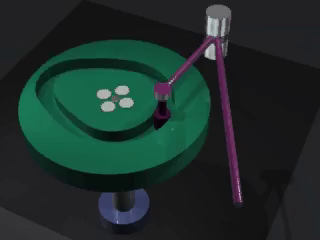

Giới thiệu các ảnh động ngắn mô tả chuyển động của các loại cơ cấu CAM.

Tác giả : Nguyễn Văn Hòa

Tham khảo tại: カム機構の種類 | カムの加工・製造｜株式会社輝工作所 (hikari-cam.co.jp)

Từ khóa liên quan: Những Cơ Cấu Cơ Học Thường Được Sử Dụng Trong Thiết Kế Cơ Khí. Những Cơ Cấu Cơ Bản Của Máy Móc(phần 1). Giải Thích Chuyển Động Của Bánh Răng- Xích- Dây đai. Những cơ cấu cơ bản của máy móc (Phần 2). Giải thích hoạt động của các thành phần trục thẳng, ổ bi, then, chốt pin (chốt định vị).
